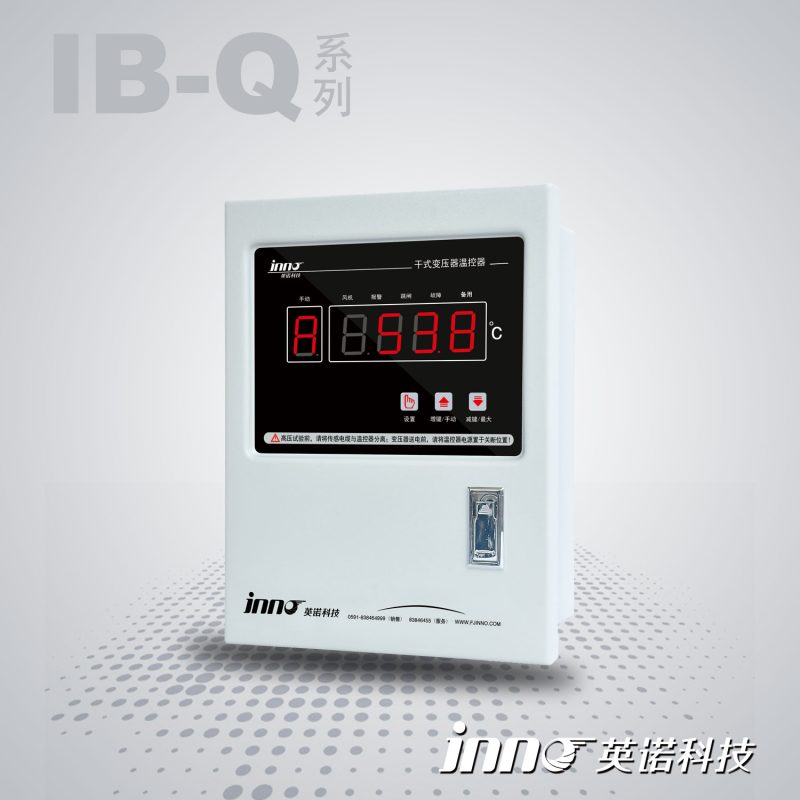

IB-Q201系列干式變壓器溫控器
IB-Q201是福州英諾電子科技有限公司自主研發的干式變壓器溫控器,可根據客戶需求進行功能尺寸定制,產品價格聯系電話 400-181-6499
- 規格參數
- 安裝尺寸
干式變壓器溫控器技術指標
| 環境溫度: | -20℃~+55℃ |
| 環境濕度: | < 95％ (25℃) |
| 工作電壓: | AC 220V (+10％，-15%) |
| 工作頻率: | 50Hz或60Hz(±2Hz) |
| 測量范圍: | -30.0℃～240.0℃ |
| 測量精度: | ±1%FS(溫控器0.5級，傳感器B級) |
| 分辨率: | 0.1℃ |
| 風機輸出容量: | 9A/250VAC |
| 控制輸出容量: | 5A/250VAC；5A/30VDC(阻性) |
| 溫控器功耗: | ≤8W |
| 生產標準: | JB/T7631-2016《變壓器用電子溫控器》行業標準 |
| 通過認證標準: | ISO9001:2016國際質量管理體系認證 |
| 通過試驗標準: | IEC61000-4:1995 國際標準 |
| 通過技術標準: | GB/T17626-2008《電磁兼容試驗和測量技術》標準 |
IB-Q201 干式變壓器溫控器型號選擇說明
| 型號 | 功能 |
| IB-Q201D | 三相巡回顯示/最大值顯示；風機自動/手動啟停；超溫報警；超溫跳閘；故障報警；“黑匣子”功能； 風機定時激勵功能；模擬測試功能；數字補償功能；柜門開門報警功能。 |
| IB-Q201E | 常規功能同IB-Q201D型，增加三路或四路獨立的4～20mA模擬電流輸出。 |
| IB-Q201F | 常規功能同IB-Q201D型，增加RS485/232串行通訊功能。 |
| IB-Q201G | 常規功能同IB-Q201D型，增加一路機房環境溫度測量與控制。 |
| IB-Q201I | 常規功能同IB-Q201D型，增加一路變壓器鐵芯溫度測量與報警。 |
| IB-Q201H | 常規功能同IB-Q201D型，增加一路濕度測量與控制。 |
| IB-Q201L | 常規功能同IB-Q201D型，增加冷卻風機故障檢測與報警。 |
| IB-Q201C | 常規功能同IB-Q201D型，增加熱敏電阻PTC150或PTC130進行聯鎖控制。 |
| IB-Q201TH | 常規功能同IB-Q201D型，具有防霉菌、防潮濕、防鹽霧等三防措施。 |
備注：
1、如：IB-Q201F，Q代表鑲嵌型鐵殼溫控箱，F(xiàn)代表功能代號（通訊功能）；
2、E、F、G、I為功能代碼，功能代碼可以組合，以下舉例說明：
溫控器型號：IB-Q201EF，表示：溫控器為鑲嵌型鐵殼溫控箱，其功能包括：常規功能、4～20mA電流輸出功能（E）和通訊功能（F）。
該型號無法提供備用端子，EF功能之后只能提供2種功能增加，具體舉例：IB-Q201EFIL。
3、若有其他特殊技術或功能要求，如以太網通訊、Profibus通訊、多通道溫度測量、光纖測溫等，均可與我們聯系。
福建福州英諾電子科技有限公司干式變壓器溫控儀品牌型號齊全， 溫控器接線圖及說明書原理簡單，廠家直銷、價格合理，歡迎詢價！
| 開孔尺寸： | 181mm × 231mm |
| 外觀尺寸： | 200mm × 260mm × 85mm |

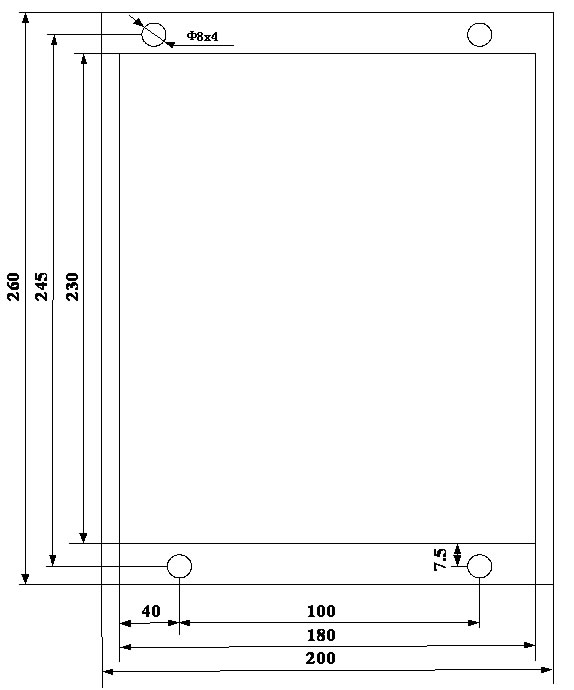

IB-Q201干式變壓器溫控器安裝尺寸圖

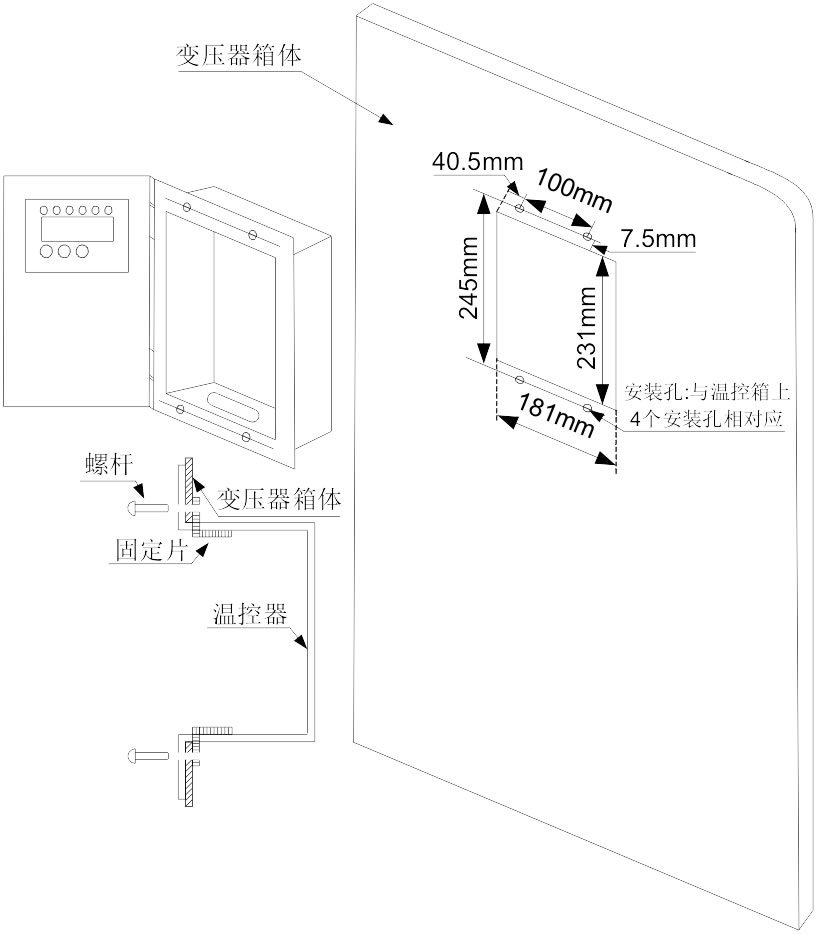

IB-Q201型號溫控器安裝示意圖
安裝步驟：
將溫控箱及固定片與變壓器箱體上固定孔調整好位置，用螺栓旋緊固定即可。
IB-Q201溫控器端子接線圖
注：若此接線圖與IB-Q201干式變壓器溫控器接線圖不一致時，以溫控器上接線圖為準。
